片料供料器技術特點與使用范圍
Time：2025-05-21
Page views: 1248次
在精密制造與自動化生產中，片料供料器作為物料輸送的核心設備，憑借其高精度、高穩定性和柔性適配能力，廣泛應用于電子、醫療、新能源等領域。本文將從技術特點、工作原理、應用場景等維度，深入解析片料供料器的核心價值。
一、片料供料器的技術特點
片料供料器的設計圍繞“精準、高效、穩定”三大目標，其關鍵技術特點如下：
1. 高精度分片與定位
分片精度：采用真空吸嘴、氣吹分離或摩擦輪技術，實現±0.05mm的片料分離精度，避免疊料或卡料。
定位控制：通過伺服電機驅動傳輸軌道，搭配光電傳感器或視覺定位系統，確保片料到達工位的重復定位精度≤±0.1mm。
2. 多材料適配能力
材質兼容：可處理PET膜、PI膜、金屬箔（如銅箔、鋁箔）、復合材料（如FR4玻纖板）等，厚度范圍0.05-5mm。
尺寸柔性：通過可調式料倉與導軌設計，支持5mm×5mm至600mm×600mm的片料尺寸快速切換。
3. 智能化控制系統
參數自適應：內置壓力傳感器與厚度檢測模塊，自動調整吸力、氣壓等參數，適應不同材料的物理特性。
異常預警：配備震動監測、缺料報警、過載保護功能，故障率降低至0.5%以下。
4. 高速穩定供料
供料節拍：[敏感詞]可達200片/分鐘（視材料尺寸與重量而定），支持24小時連續作業。
抗干擾設計：采用防靜電材料與封閉式結構，避免粉塵吸附或靜電導致片料偏移。
二、核心結構與工作原理

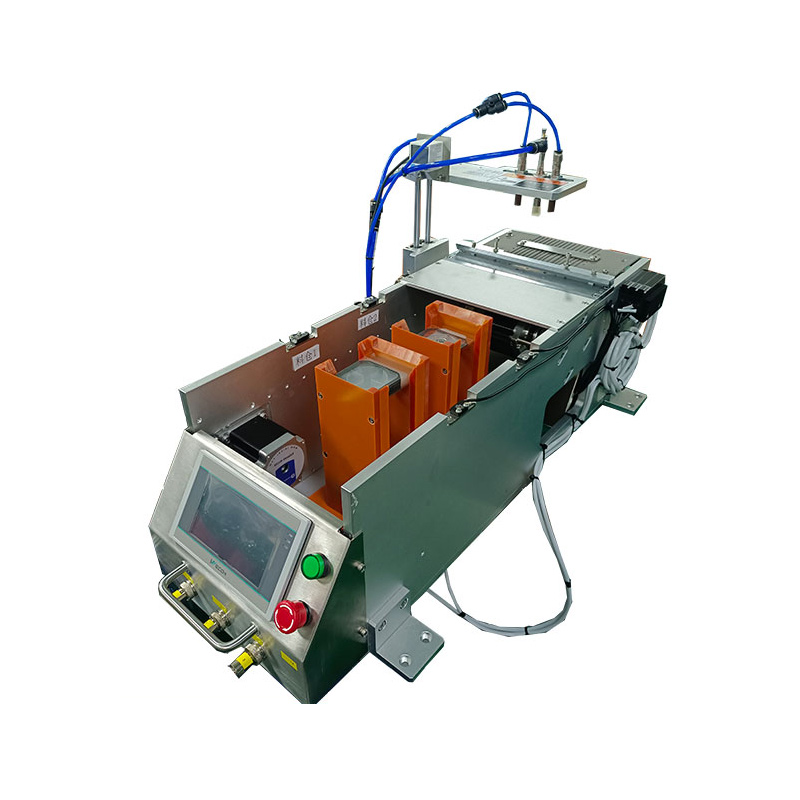

1. 設備組成
儲料單元：彈夾式料倉或卷料分切裝置，容量500-2000片，支持自動補料。
分片機構：真空吸盤組、氣吹噴嘴或摩擦輪，實現單片分離。
傳輸系統：伺服電機驅動的高精度皮帶/滾輪軌道，速度精度±0.1%。
定位模塊：光電傳感器、CCD相機或激光位移傳感器，實時檢測片料位置。
2. 工作流程
步驟1：儲料與分片
片料以堆疊形式放入料倉，分片機構通過氣壓差或機械頂針分離底層單片。
真空吸嘴吸附片料后，移送至傳輸軌道，避免因靜電或重量差異導致多片粘連。
步驟2：傳輸與糾偏
片料經傳輸軌道送至加工工位，光電傳感器檢測其位置偏移。
若檢測到偏差（如X軸偏移+0.3mm），糾偏機構（推桿或旋轉平臺）實時調整，確保進入貼裝區域前定位精度達標。
步驟3：精準供料
在終點工位，片料由機械夾爪或真空吸盤固定，等待下游設備（如貼膜機、焊接機）取料。
系統與生產線PLC實時通信，實現供料節奏與加工設備的無縫同步。
三、典型應用范圍
1. 消費電子制造
屏幕貼合：為手機、平板顯示屏輸送OCA光學膠、偏光片，精度需達±0.05mm。
FPC生產：供應柔性電路板基材，配合激光鉆孔或SMT貼片工藝。
電池封裝：輸送鋰電池極耳絕緣膜、鋁塑膜，要求無塵防靜電。
2. 汽車電子與新能源
車載顯示屏：供應觸控面板保護膜，耐高溫、抗沖擊。
燃料電池：輸送質子交換膜，需避免褶皺與污染。
光伏組件：為太陽能電池背板供料，材料寬度可達500mm。
3. 醫療器械領域
試劑盒封裝：輸送生物相容性密封膜，精度±0.1mm，避免液體泄漏。
醫用貼片：供應離型紙、水凝膠層，需無菌環境適配。
4. 光學元件加工
鏡頭鍍膜：輸送AR/VR鏡片基材，表面粗糙度≤Ra0.01μm。
濾光片生產：供應藍玻璃、紅外截止膜，需避光防刮擦。
四、選型與使用要點
1. 關鍵參數匹配
材料特性：根據片料厚度、重量、表面摩擦系數選擇分片方式（氣吹適合輕質膜材，摩擦輪適合較重金屬片）。
速度需求：高節拍產線（＞150片/分鐘）需選用直線電機驅動的高速機型。
2. 環境適應性
潔凈度：醫療、光學場景需配備HEPA過濾與正壓防塵結構。
溫濕度：鋰電池生產環境要求濕度＜10%，設備需做防潮處理。
3. 維護與升級
日常保養：定期清潔吸嘴、軌道，更換磨損的摩擦輪（周期約6個月）。
智能化升級：加裝視覺定位或IoT模塊，實現遠程監控與預測性維護。
五、未來技術趨勢
AI驅動自適應：通過機器學習優化分片參數，減少換型調試時間。
納米級處理：開發超薄片材（＜0.03mm）供料技術，滿足MicroLED等新興需求。
模塊化設計：支持快速更換分片、傳輸單元，實現一機多用途。
結語
龍海環宇片料供料器通過精密機械設計與智能控制技術的結合，成為高端制造領域不可或缺的核心設備。隨著5G、新能源等產業的爆發式增長，其技術迭代將不斷加速，為工業自動化注入更強動力。
